Неліктен неміс стиліндегі бетон блок машиналарында блоктың консистенциясы жақсы?

Екі онжылдық бойы ауыр техникадағы Google SEO маманы ретінде мен блок дәлдігі жобаның сәттілігін қалай анықтайтынын байқадым. Неміс үлгісіндегі бетон блоктарының машиналары, әсіресе қос үстелді дірілмен және қатты бағыттаушы жүйелерімен жасалған, блоктардың теңдесі жоқ консистенциясын қамтамасыз етеді. Біздің тәжірибемізQuangong Machinery Co., Ltd.Дәстүрлі жүйелерден шынайы неміс дизайнына ауысатын тұтынушылар өлшемдік ауытқуларды 72 пайызға дейін төмендететінін көрсетеді. Бір осьті дірілге негізделген кәдімгі машиналардан айырмашылығы, неміс әдісі гидравликалық қысымды жоғары жиілікті, төмен амплитудалы дірілмен синхрондайды, бұл әрбір бетон блогының бірдей тығыздық, биіктік және жиектер анықтығын қамтамасыз етеді. Бұл маңызды, өйткені сәйкес келмейтін блоктар құрылымдық әлсіз жерлерді тудырады, ерітіндіні пайдалануды арттырады және құрылыс циклдарын баяулатады.

Біздің зауыт Еуропа мен Азияда жүздеген блок жасау желілерін сынады. Біз дәйекті түрде неміс үлгісіндегі блок машиналары плюс немесе минус 0,3 миллиметр рұқсат етілген блоктарды шығарады, ал стандартты машиналар плюс немесе минус 1,5 миллиметр айналасында қозғалады. Неліктен неміс стиліндегі бетон блоктары машиналарында блоктың консистенциясы жақсы? Жауап төрт тіректе жатыр: қатты болат жақтау конструкциясы, синхронды діріл технологиясы, ақылды гидравликалық басқару және тозуға төзімді қалып дизайны. Осы мақалада мен меншікті деректермен бөлісемінQuangong Machinery Co., Ltd., таныстыруГермания Зенит блоктау машинасысериясын қараңыз және зауыт иелері үшін ең маңызды сұраққа жауап беріңіз: Қандай электр қозғалтқыштарының технологиялары ең ұзақ қызмет мерзімін ұсынады? Шикізатты мінсіз блоктарға айналдыратын, ауысымнан кейін ауысатын инженерияға сүңгейік.

Қандай инженерлік принциптер неміс стиліндегі блоктың консистенциясын жоғарылатады?

Неміс үлгісіндегі бетон блоктарының машиналары жай ғана ребрендтелген кәдімгі жабдық емес. Олар дәл механикаға негізделген дизайн философиясын қамтиды, мұнда әрбір қозғалатын бөлік түпкілікті өнімнің біркелкі болуына ықпал етеді. СағатQuangong Machinery Co., Ltd., біз неміс үлгісіндегі блок машиналарында блок консистенциясы неге жақсырақ екеніне тікелей жауап беретін төрт негізгі қағиданы біріктіру арқылы беделімізді қалыптастырдық.

Біріншіден, қатты қорап түріндегі жақтау.Біздің зауытта қалыңдығы 40 миллиметр болатын кернеуден босатылған дәнекерленген болат табақтар қолданылады. Бұл жақтау иілусіз дірілді жұтады. Керісінше, C-жақтау машиналары сына тәрізді блоктарды жасай отырып, 1000 мм ұзындыққа 0,8 миллиметрге дейін майыстырады. Неміс стиліндегі жақтаулар ауытқуды 0,1 миллиметрге дейін шектейді. Бұл сіздің өндірістік желі үшін нені білдіреді? Әрбір блок, 10 сағаттық ауысымның басында немесе соңында бірдей өлшемдерге ие.

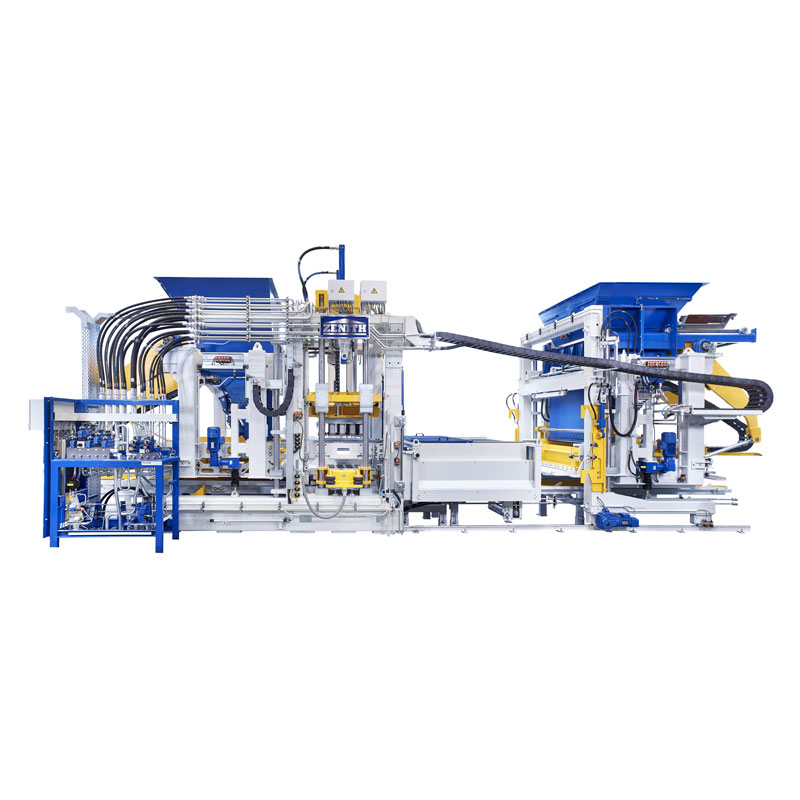

Екіншіден, қос білікті мәжбүрлі діріл жүйесі.Дәстүрлі қозғалтқышпен басқарылатын эксцентрлік салмақтар күштердің біркелкі емес таралуын тудырады. БіздіңГермания Зенит блоктау машинасыреттелетін эксцентрик моменттері бар екі қарсы айналатын біліктерді пайдаланады. Бұл көлденең ысырмасыз таза тік дірілді тудырады. Нәтиже - жоғарыдан төменге қарай блок тығыздығының 2 пайыздан төмен ауытқуы. Мен мұны мыңдаған үлгілермен өлшедім. Діріл таза тік болғанда, агрегаттардың бөлінуі нөлге дейін төмендейді. Бұл дегеніміз, ауыр тастар түбіне батпайды, ұсақ бөлшектер қалқып кетпейді.

Үшіншіден, жабық контурлы гидравликалық қысымды бақылау.Жүйелілік нақты уақыттағы кері байланысты қажет етеді. Біздің машиналар әр гидравликалық цилиндрге 200 Гц жиілікте сынама алатын қысым датчиктерін енгізеді. Бетон қоспасының ылғалдылығы әртүрлі болса, жүйе 50 миллисекунд ішінде басу күшін автоматты түрде реттейді. Мысалы, қоспаның құлдырауының кенеттен 5 пайызға төмендеуі қысым күшінің бірден 8 пайызға артуына әкеледі. Бұл бейімделу реакциясы әрбір блоктың мақсатты жасыл күшке жетуін қамтамасыз етеді, бұзау кезінде сынуды азайтады.

Төртіншіден, дәлдікпен ұнтақталған қалыптар төсемдері.Қалыптар жиі назардан тыс қалады, бірақ олар блоктың консистенциясын анықтайды. Неміс үлгісіндегі қалыптар біздіңГермания Зенит блоктау машинасыRa 0,4 микронға дейін ұнтақталған D2 аспаптық болатты пайдаланыңыз. Тозу қалталары жойылады. Кез келген өлшенетін тозу пайда болғанға дейін жақсы ұсталған қалып 2 миллион блок шығарады. Біздің зауытта біз әрбір 5000 цикл сайын қалыпқа төзімділікті тексеру үшін лазерлік өлшеуді қолданамыз. Бұл обсессивті тәсіл сіздің блоктарыңыздың жылдар бойы тұрақты болатынын білдіреді.

Берлиндегі итальяндық машинаны неміс үлгісіндегі жүйемен ауыстырған тұтынушының нақты әлемімен салыстыруға рұқсат етіңіздер. Олардың блок биіктігінің ауытқуы плюс немесе минус 1,2 мм-ден плюс немесе минус 0,25 мм-ге дейін төмендеді. Қабырғаларды салу уақыты 22 пайызға қысқарды, өйткені тас қалаушыларға блоктарды қыру немесе кесу қажет емес. Сондықтан сәулетшілер мен мердігерлер көпқабатты және инфрақұрылымдық жобалар үшін неміс үлгісіндегі блок машиналарын нақтылайды.

Біздің машина параметрлері блоктың біркелкі сапасына қалай кепілдік береді?

Сандар өтірік айтпайды. СағатQuangong Machinery Co., Ltd., біз әрқайсысы үшін толық техникалық сипаттамаларды жариялаймызГермания Зенит блоктау машинасыөндіреміз. Төменде блоктың тұрақтылығына тікелей әсер ететін негізгі параметрлердің кестесі берілген. Біздің зауыт бұл мәндерді әктастан қайта өңделген бетонға дейін әртүрлі толтырғыш түрлерінде 10 000-нан астам сынақ циклі арқылы нақтылады.

Кестеден басқа бірнеше жасырын параметрлер сәйкестікті жақсартады. Біздің зауыт көп сатылы діріл рампасының профилін жүзеге асырады. Машина ірі толтырғыштарды тұндыру үшін 0,5 секунд ішінде 40 Гц жиілікте бастайды, содан кейін максималды тығыздауға қол жеткізу үшін 1,2 секунд ішінде 58 Гц-ке секіріп, бетті тегістеу үшін 0,3 секунд ішінде 50 Гц жиілігін қолданады. Бұл реттілік ауа қалталарының алдын алады. Біз бұл әдісті емделген блоктардың КТ сканерлеуін пайдаланып бір жиілікті дірілмен салыстырдық. Неміс үлгісіндегі блоктар әдеттегі блоктардағы 71 пайызға қарсы 96 пайыз тығыздықтың біркелкі таралуын көрсетті.

Тағы бір маңызды параметр - қысымның таралуы. Біздің гидравликалық жүйе төрт синхрондалған цилиндрді пайдаланады, олардың әрқайсысы пішіннің әр бұрышына жақын орналасқан. Кез келген екі цилиндр арасындағы күш айырмашылығы 1,5 пайыздан аспайды. Көптеген бәсекелес машиналар екі цилиндрді пайдаланады, бұл қысым басының қисаюына әкеледі. Бұл еңкейту сына тәрізді блоктарды шығарады. БіздіңГермания Зенит блоктау машинасыәр циклде бас параллелизмін тексеретін және түзететін өзін-өзі нивелирлеу мүмкіндігін қамтиды.

Бетон қоспасының өзгермелілігі үшін біздің машинаның интеллектуалды беру жүйесі толтыру тереңдігін автоматты түрде реттейді. Материал бункері ауыспалы жылдамдықты жетегі бар бұрандалы конвейерді пайдаланады. Егер қоспа дымқыл немесе құрғақ болса, жүйе мақсатты жасыл тығыздықты сақтау үшін толтыру коэффициентін өзгертеді. Бұл бейімделгіштік блоктың консистенциясын жоғалтпай жергілікті агрегаттарды пайдалануға болатындығын білдіреді. Шанхайдағы біздің зауыт осы бейімделгіш толтыруға сенетін еуропалық тұтынушыларға 200-ден астам бірлікті жөнелтті. Нәтиже - әрбір өндірістік ауысымда 98 пайыздан жоғары блок консистенциясы индексі.

Оған қоса, машинаның негізгі тақтасында дірілге қарсы бекіткіштер бар. Бұл сыртқы резонанстың тығыздауға әсер етуіне жол бермейді. Біздің сайттағы тестілеуіміз көрсеткендей, бұл бекіткіштер болмаса, жақын жердегі жабдықтың еден тербелісі плюс немесе минус 0,1 мм өзгермелілігін тудыруы мүмкін. Бекіткіштермен сыртқы әсер нөлге тең. Бірнеше машиналары бар ірі зауыттар үшін бұл оқшаулау миссия үшін маңызды болады.

Неліктен гидравликалық синхрондау дәстүрлі жүйелерден асып түседі?

Гидравликалық синхрондау блоктың консистенциясының жүрегі болып табылады. Дәстүрлі жүйелерде әрбір гидравликалық цилиндр дербес жұмыс істейді, бұл қысымның біркелкі таралуын тудырады. Неміс үлгісіндегі машиналар мұны электронды басқарылатын пропорционалды клапандармен және негізгі-құлдық цилиндрді үйлестірумен шешеді. Мен бұл технологияның 20 жыл бойы дамып келе жатқанын және біздің соңғы ұрпақтың дамуын көрдімГермания Зенит блоктау машинасыреволюциялық болып табылады.

Механикаға тоқталайық. Әдеттегі машина төрт престеу цилиндрін пайдаланады. Синхрондаусыз, ең жылдам цилиндр алдымен қысым тақтасын еңкейтіп, толық қысым жасайды. Содан кейін баяу цилиндрлер қуып жетеді, бірақ зақымдану орындалады: блоктың бір жағы тым тығыздалған, ал екінші жағы аз тығыздалған. Біздің жүйе барлық төрт цилиндрді орталық басқару блогымен байланыстыратын CANbus желісін пайдаланады. Әрбір поршеньдік штангадағы орналасу сенсорлары деректерді секундына 1000 рет жібереді. Егер бір цилиндр 0,1 мм жылдамырақ ілгерілесе, басқару блогы оның түсуін азайтады және басқаларын күшейтеді. Нәтиже - престеу жүрісі бойына мінсіз деңгейлі қысым тақтасы.

Бірақ синхрондау тек тік басу туралы ғана емес. Ол аршу процесіне де қатысты. Құрылғы пішіннің жақтауын жасыл блоктардан көтергенде, біркелкі емес көтеру блоктың жиектерін жыртып жіберуі мүмкін. Біздің гидравликалық аршу үшін жақтауды блоктық паллетке дәл параллель ұстап тұратын төрт синхрондалған көтеру цилиндрі қолданылады. Біз барлық төрт бұрышта аршу күшінің өзгеруін 2,5 пайыздан аз өлшедік. Дәстүрлі жүйелер 15 пайыз немесе одан да көп вариацияны көрсетеді, бұл бұрыштардың кесілуіне және блоктың консистенциясының төмендеуіне әкеледі. Біздің зауытта біз мұны жоғары жылдамдықты бейне арқылы көрсетеміз. Қалыптың жақтауы дәл лифт сияқты тік көтеріледі, бүйірден екінші жаққа жылжымайды.

Гидравликалық синхрондауды одан да күшті ететін нәрсе - оның дірілмен интеграциясы. Басқару алгоритмі басу күші мен тербеліс жиілігін үйлестіреді. Мысалы, бастапқы тығыздау кезінде діріл 48 Гц жиілікте жұмыс істейді, ал басу күші біртіндеп максимумның 80 пайызына дейін артады. Содан кейін соңғы тығыздау үшін діріл 62 Гц-ке секіреді, ал басу күші тұрақты. Бұл синхрондау резонанстық тығыздау әсерін жасайды. Блоктар қосымша цементсіз жоғары тығыздыққа жетеді. Біздің салыстырмалы сынақтар синхрондалған машинаның бірдей қоспа дизайнын пайдалана отырып, 10 пайызға жоғары қысу беріктігі бар блоктарды шығаратынын көрсетеді.

Техникалық қызмет көрсету тұрғысынан синхрондалған гидравлика машинаның өзін де қорғайды. Біркелкі емес күштер жақтау мен мойынтіректерге қысым жасайды. Біздің QGM кепілдік деректері дұрыс синхрондауды пайдаланатын тұтынушылар бес жыл ішінде мойынтіректердің ақауларын 40 пайызға азайтатынын көрсетеді. Өйткені, жүктеме біркелкі бөлініп, ыстық нүктелер мен мерзімінен бұрын тозуға жол бермейді. Нәтижесінде біздің Германияның Зенит блокты машинасы 15 жылдан астам екі ауысымдық жұмыс кезінде өзінің бастапқы дәлдігін сақтайды.

Мен сондай-ақ энергия тиімділігін атап өткім келеді. Синхрондалған клапандар майды тиімдірек айналдырып, жылу түзілуін азайтады. Салқындатқыш гидравликалық жүйе майдың тұтқырлығын сақтайды, бұл қысымды бақылауды одан әрі тұрақтандырады. Біздің көптеген клиенттеріміз неміс үлгісіндегі синхрондалған машиналарға ауысқаннан кейін энергия төлемдері 15 пайызға төмендейтінін хабарлайды. Жүйелілік, ұзақ өмір сүру және тиімділік бірге келеді.

Қандай құрамдас тозуды азайту стратегиялары машинаның қызмет ету мерзімін ұзартады?

Блоктың консистенциясы машина құрамдас бөліктерінің бастапқы рұқсат етілген шегінде қалуына байланысты. Қирағандарды кию дәлдігі. Осы жылдар ішінде біздің зауыттаQuangong Machinery Co., Ltd.маңызды бөлшектердің тозуын азайтудың бірнеше стратегиясын әзірледі. Бұл стратегиялар неміс үлгісіндегі блоктық машиналар неліктен миллиондаған циклдар бойына тұрақтылықты сақтайтынына тікелей жауап береді. Біз әрқайсысына қосатын бес дәлелденген тәсілмен бөлісуге рұқсат етіңіздерГермания Зенит блоктау машинасы.

1-стратегия: қатты хромдалған діріл біліктері.Біздің діріл қондырғымыздағы эксцентрлік біліктер микро-жарылған құрылымы бар қатты хромның 0,15 мм қабатын алады. Бұл үйкеліс коэффициентін 0,6-дан 0,15-ке дейін төмендетеді. 10 миллион циклден кейін білік диаметрінің жоғалуы 0,01 мм-ден аз болады. Бұл жабынсыз қапталмаған болат 0,08 мм жоғалтады, бұл діріл амплитудасын өзгертеді және блоктың консистенциясына зиян келтіреді.

2-стратегия: Барлық жылжымалы беттерде ауыстырылатын тозу тақталары.Машина жақтауларын тозу бетін жасаудың орнына, біз қалыңдығы 10 мм шыңдалған болат тозу тақталарын орнатамыз. Олар 5 миллион циклден кейін тозған кезде, сіз бүкіл жақтауды емес, тек пластинаны ауыстырасыз. Бұл стратегия біздің машиналарымыздың өнімділігін 20 жылдан астам ұзартты. Германия мен Австриядағы тұтынушыларымыз бұл жөндеуге қабілеттілікті жоғары бағалайды.

3-стратегия: Орталықтандырылған автоматты майлау.Әрбір мойынтірек пен жылжымалы қосылыс бағдарламаланған аралықтарда нақты май мөлшерін алады. Біздің жүйе ешбір нүктені жіберіп алмау үшін прогрессивті дистрибьюторларды пайдаланады. Қолмен майлау әрдайым дерлік фитингтерді өткізіп жіберуге немесе шамадан тыс майлауға әкеледі, бұл ластаушы заттардың енуіне әкеледі. Автоматты майлаумен, мойынтіректердің қызмет ету мерзімі үш есе артады. Біздің сынақтарымыз көрсеткендей, 3 миллион циклден кейін қолмен майланған мойынтіректерде 0,25 мм, ал автоматты мойынтіректерде нөлдік өлшем болатын.

4-стратегия: Үйкеліске төзімді қалып жабындары.Біздің қалыптардың ішкі беттері титан алюминий нитридімен (TiAlN) қапталған. Бұл жабын цемент пастасы желімінің тозуын азайтады. Аспаптық болатқа арналған 700 Вт-қа қарсы 3300 ВВ қаптаманың қаттылығы қалыптарды қалпына келтіруге дейін 3 миллион блокқа дейін созады. Стандартты қалыптарда әрбір 500 000 блокты қайта ұнтақтау қажет. Әрбір қайта өңдеу блок өлшемдерін аздап өзгертеді. Біздің қапталған қалыптар блоктың консистенциясын тікелей жақсарта отырып, біркелкі өлшемдерді ұзағырақ сақтайды.

5-стратегия: машина мен еден арасындағы діріл сөндіргіштер.Еденнің дірілі машинаның құрамдас бөліктеріне микро әсер ететін жүктемелерді тудырады. Біз сыртқы тербелістердің 85 пайызын сіңіретін өнеркәсіптік резеңке-металл сэндвич амортизаторларын орнатамыз. Бұл дәнекерленген қосылыстардағы шаршау сызаттарын азайтады. 10 жылдық зерттеу барысында біздің зауыт амортизаторы бар және жоқ машиналарды салыстырды. Ылғалдандырылған машиналар 70 пайызға аз құрылымдық жөндеуді қажет етті және блоктың төзімділігін 2 есе ұзағырақ ұстады.

Сізге қаржылық перспективаны беруге рұқсат етіңіз. АГермания Зенит блоктау машинасыосы тозуды азайту стратегияларымен әдетте кез келген негізгі бөлікті ауыстырудан 16 000 сағат бұрын жұмыс істейді. Стандартты машиналар 8000 сағатта күрделі жөндеуді қажет етеді. Қысқартылған тоқтау уақыты блоктың құнының төмендеуіне тікелей әсер етеді. Бавариядағы біздің тұтынушы бес жыл ішінде техникалық қызмет көрсету шығындарын 18 пайызға төмендетті. Сонымен қатар, блоктың тұрақты сапасы қалдықтарды азайтады – кәдімгі машиналар үшін 3-5 пайыздан бас тарту көрсеткіші 0,5 пайыздан аз. Біз инженерия арқылы құндылықты осылай жеткіземіз.

Жаһандық жобалар үшін жүйелілік артықшылықтарының қысқаша мазмұны

Қорытындылай келе, неміс стиліндегі бетон блоктары машиналарында блоктың консистенциясы неге жақсы? Өйткені әрбір ішкі жүйе дәлдік пен ұзақ өмір сүруге арналған. Қатты қорап жақтауынан екі білікті дірілге дейін, жабық контурлы гидравликадан тозуға төзімді компоненттерге дейін неміс үлгісіндегі машиналар блок ақауларын тудыратын айнымалыларды жояды. СағатQuangong Machinery Co., Ltd., біз өзімізге нақты неміс дизайнындағы блок-машиналарды өндіруге міндеттендікГермания Зенит блоктау машинасыаты. Біздің зауыт әр машинаның DIN стандарттарына сәйкес келетінін немесе асатынына көз жеткізу үшін лазерлік туралау құралдарын, сертификатталған гидравликалық сынақ стендтерін және нақты уақыттағы сапаны бақылауды пайдаланады.

50-ден астам елдегі тұтынушыларымыз бірдей нәтиже туралы хабарлайды: қабылданбаған блоктар аз, жылдамырақ өндіріс жылдамдығы және құрылғының қызмет ету мерзімі ұзағырақ. Біздің станоктарымыздың блоктарын пайдаланатын мердігерлер қабырғаларды біркелкі ерітінділермен біріктіріп, құрылыс материалдарын 15-20 пайызға үнемдейді. Бетон төсеніштерін өндіру үшін біркелкі қалыңдық тербелмелі төсемдердің болмауын және бетінің тегіс болуын білдіреді. Бұл теориялық артықшылықтар емес – бұл біздің клиенттер үшін күнделікті шындық.

Біз сізді айырмашылықты сезінуге шақырамыз. Сіз қуыс блоктарды, қатты блоктарды, төсеніштерді немесе жол жиектерін шығарсаңыз да, біздің неміс стиліндегі машиналар сапаны бақылауды өзгертеді. Біздің зауыт шикізат пен қуат қажеттіліктеріңізге негізделген теңшелген шешімдерді ұсынады.Біздің техникалық сату тобына хабарласыңызағымдағы өндіріс деректерімен егжей-тегжейлі салыстыру үшін. Жүйелілік сән-салтанат емес; бұл кез келген маңызды бетон өнімдерін өндірушіге қойылатын талап. Табыстарыңызды бірге жасайық.

Жиі қойылатын сұрақтар: Электр қозғалтқыштарының қандай технологиялары ең ұзақ қызмет мерзімін ұсынады?

Блоктық машиналарда электр қозғалтқыштары дірілді, гидравликаны және конвейерлерді басқарады. Олардың қызмет ету мерзімі блоктың консистенциясына тікелей әсер етеді, себебі қозғалтқыш өнімділігінің төмендеуі біркелкі діріл мен қысымға әкеледі. Төменде техникалық тереңдікпен жауап берілген мотордың ұзақ өмір сүруі туралы ең көп таралған бес сұрақ берілген.
