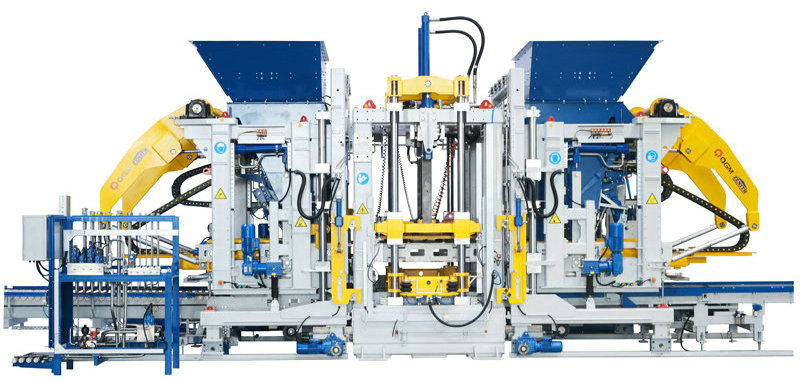

ZN2000C бетонды блоктау машинасы

ZN2000C бетонды блоктау машинасы - өздігінен әзірленген модель. Ол интеллект пен автоматтандырудың жоғары дәрежесімен ерекшеленеді және цифрландыру және жаңа қалашықтар мен губка қалаларды салуда кеңінен қолданылатын ақпараттық жүйе сияқты жоғары технологиялық озық технологияларды толық пайдаланады.

Ерекше өзгешеліктері:

Қос діріл үстелі, сегіз сервомотор (қосымша) Жоғарғы жабдық

Жеңіл техникалық қызмет көрсету үшін модульдік құрастыру. Кірпіштің әртараптандырылған түрлері шығарылады

Жоғары қуаттылық, жоғары өнімділік

Паллет өлшемі 1400x1400/1300мм

Қалыптау ауданы 1320x1350/1250мм

Өнімнің биіктігі 40-500 мм

Блоктар саны Қуыс кірпіш: 18 блок/қалып (390x190x190мм)

Стандартты кірпіш: 105 блок/қалып (240x115x53мм)

Жол кірпіштері: 66 блок/қалып (200x100x60мм)

Жабдық өлшемі Шамамен. 10 000

Шамамен 4700

Шамамен 3 400

Діріл жүйесі Діріл үстелінің максималды қоздыру күші: 200/кН

Пресс бастиегінің максималды қоздыру күші: 40/кН

Электрлік параметрлер Жалпы қуат (анықтама): 231/кВт

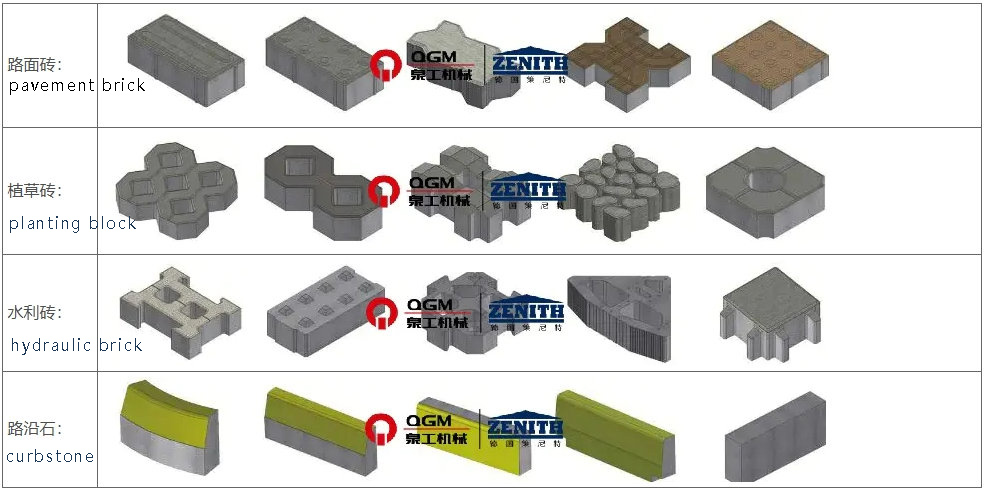

Жабдық шығаратын кірпіш үлгілерінің схемасы

Техникалық артықшылықтар

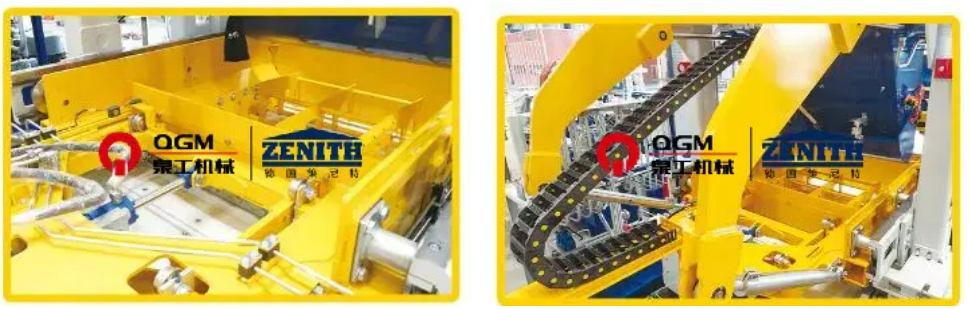

1. Неміс нұсқасының жоғары сапалы жақтау дизайны

Негізгі жақтау Zenit компаниясының патенттелген технологиясы бойынша жасалған жоғары берік дәнекерленген жақтау құрылымын қабылдайды, ол арнайы секциялық болатпен дәнекерленген, ақылға қонымды дизайнмен, біркелкі және әдемі дәнекерлеумен және раманың жоғары сапасы мен жоғары тұрақтылығын қамтамасыз ету үшін бүкіл жақтау қартаю діріл өңдеуден өтеді. Жетілдірілген құрылымдық дизайн процесі негізгі кадрды кеңейтуге мүмкіндік береді, ал бүйірлік қалыптарды ашу және жабу функциясы, өзек шығару (тақта) функциясы, полистирол тақтасын имплантациялау функциясы және т.б. кейіннен қосылуы мүмкін.

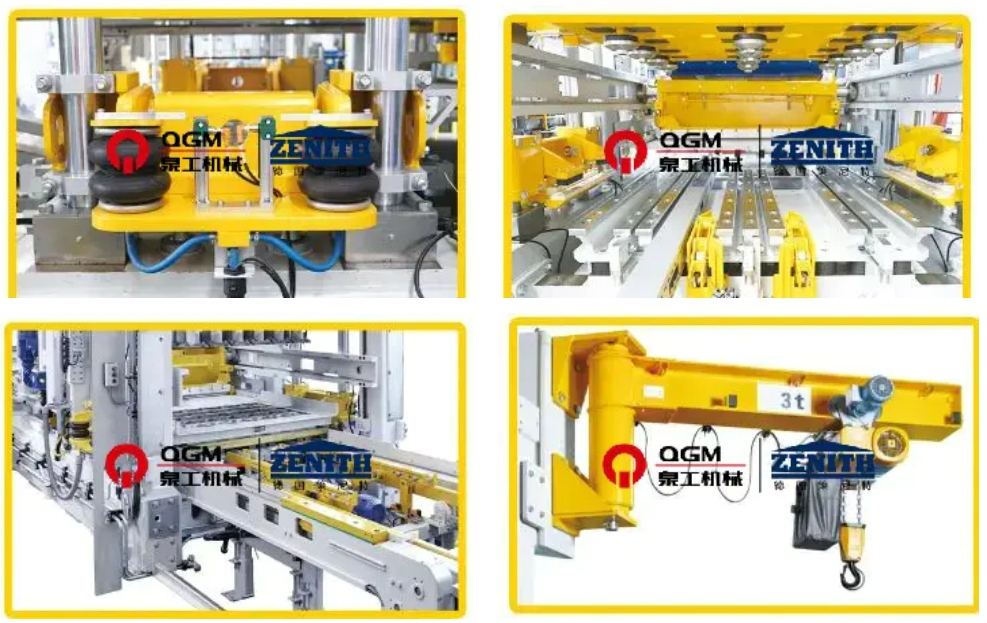

2. Автоматты тез қалып ауыстыру жүйесі

Қалып негізгі орынға ауыстырылған кезде, оның көтеру жүйесі қалыпты тез өзгерту құрылғысында қалыпты автоматты түрде өзгертуді жүзеге асырады. Үстіңгі және астыңғы қалыптар автоматты түрде пневматикалық қысқышпен бекітіледі, бұл қауіпсіз, тиімді, қарапайым жұмыс және техникалық қызмет көрсетуге ыңғайлы. Ол негізінен мыналарды қамтиды:

Пневматикалық қалыптарды қысу құрылғысы: Ол негізінен екі жағындағы қалып кронштейнінен және пневматикалық қысқыш шыбықтардан тұрады, олар қалыптарды қысуға және бекітуге және негізгі машина алдын ала діріл мен негізгі дірілді жүзеге асырған кезде демпфирлеуге көмектеседі, осылайша ең жақсы діріл әсеріне қол жеткізу және қалыптардың қызмет ету мерзімін ұзарту.

Пневматикалық интенттерді құлыптау құрылғысы: инденттор қауіпсіздік жастықшасы бар қысқыш құрылғымен бекітіледі, ол интенстерді оңай және жылдам ауыстыра алады, қалыпты ауыстыру және орнату уақытын қысқартады және төменгі қалып жақтауының және жоғарғы интенттердің дәл қондырылуын қамтамасыз етеді.

Электр қалыптарды енгізу құрылғысы: қалыптарды негізгі машинаға орнату және нарықтағы қалыптардың көпшілігіне қолдануға болатын электр қалып кронштейнінің көмегімен қалыптарды машинадан беру және алу үшін қалыптарды орнату құрылғысы, ал арнайы қалыптар үшін арнайы қалып кронштейндерін пайдалануға болады.

Қалыпты ауыстыру құрылғысы: Негізгі машинаның жақтауына орнатылады, ол қалыптарды ауыстыру кезінде қалыптарды көтеру және тиеу үшін пайдаланылады, электр шынжырлы көтергішпен және электрлік жүру құрылғысымен жабдықталған.

3. Өндірістік жүйелер

4. «Ультра-динамикалық» сервовибрациялық жүйе:

«Ультра-динамикалық» сервовибрациялық технология – бұл кірпіш машиналары үшін арнайы әзірленген жоғары тиімді, өздігінен бейімделетін діріл жүйесінің бір түрі; сервоқозғалтқыш ең қысқа реакция уақытында ең жылдам жауап бере алады, ең жоғары діріл өнімділігін жүзеге асырады, қолданылатын цемент мөлшерін азайтады және өндіріс циклін қысқартады, жоғары жинақы бетон бұйымдарын шығарады; діріл жүйесі әртүрлі бетон бұйымдарының қажеттіліктеріне икемді түрде бейімделе алады. Сервоқозғалтқыш ең жоғары діріл өнімділігін жүзеге асыру үшін ең қысқа реакция уақытында ең жылдам жауап бере алады, бұл цемент мөлшерін азайтуға, өндіріс циклін қысқартуға және өте жинақы бетон бұйымдарын шығаруға мүмкіндік береді; діріл жүйесі әртүрлі бетон бұйымдарының өндірістік қажеттіліктеріне икемді түрде бейімделуі мүмкін.

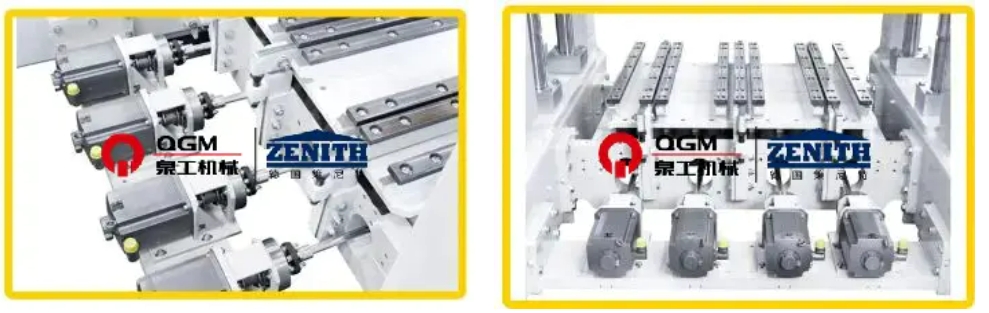

8 сервожетектермен жеке орнатылған механикалық балансы бар 8 діріл қондырғысы;

8 сервоқозғалтқыш, қозғалтқыш тіректерінің сыртқы діріл оқшаулау арқалықтарына жеке орнатылған;

5. Дәл серво басқару жүйесі

Сигналдың кері байланысы арқылы дірілдің фазасы мен жылдамдығын, синхрондалған қозғалысты басқаруды, жоғары жылдамдықты күту режимін басқару қысқа мерзімде діріл мен дірілді жою, қалыптау циклін қысқартуға және тежеу ​​әсерін жақсартуға көмектеседі. Орны мен жылдамдығының қос тұйық контуры арқылы қоздыру күші тек тік бағытта әрекет етеді, тиімді қоздыру күшін барынша арттырады және сонымен бірге көлденең қоздыру күшінің машинаның зақымдалуын болдырмайды, жабдықтың қызмет ету мерзімін ұзартады және әртүрлі өнім талаптарына әртүрлі баптаулар жасай алады және жоғары сапалы өнім шығарады.

Пресс басы, қалып қаңқасы, агрегаттық вагон және мата вагоны жылдам жауап беру уақыты бар катушка кері байланысы бар пропорционалды бағыттаушы клапанмен басқарылады; ығысу датчигі/кодер-PLC-пропорционалды бағыттаушы клапан-цилиндрдің жабық контурлы басқару режимі қабылданған, бұл басқаруды дәлірек етеді, ал цилиндр әрекетін тезірек және тұрақты етеді; гидравликалық станция энергия шығынын азайту үшін гидравликалық жүйе белгіленген қысымға жеткенде қысымды майды шығармайтын және сорғыны түсіретін ауыспалы поршеньді сорғыны қабылдайды; гидравликалық станция энергия шығынын азайтатын аккумулятордың қосалқы майын қабылдайды; және гидравликалық станция қуат тұтынуды азайтатын және энергия шығынын азайтатын аккумулятордың қосалқы майын қабылдайды. Гидравликалық станция аккумулятордың қосалқы майын қабылдайды, оны бір уақытта бірнеше әрекеттер үшін пайдалануға болады және гидравликалық жүйенің қысымы тұрақты; гидравликалық жүйеде қысым датчиктері бар, оларды оңай қарау үшін операциялық панельде көрсетуге болады; гидравликалық жүйеде температура сенсорлары, салқындатқыштар және жылытқыштар бар, олар майдың температурасын тиімді басқара алады, осылайша гидравликалық май жақсы өнімділікке ие болады.

6. Гидравликалық жүйелер
